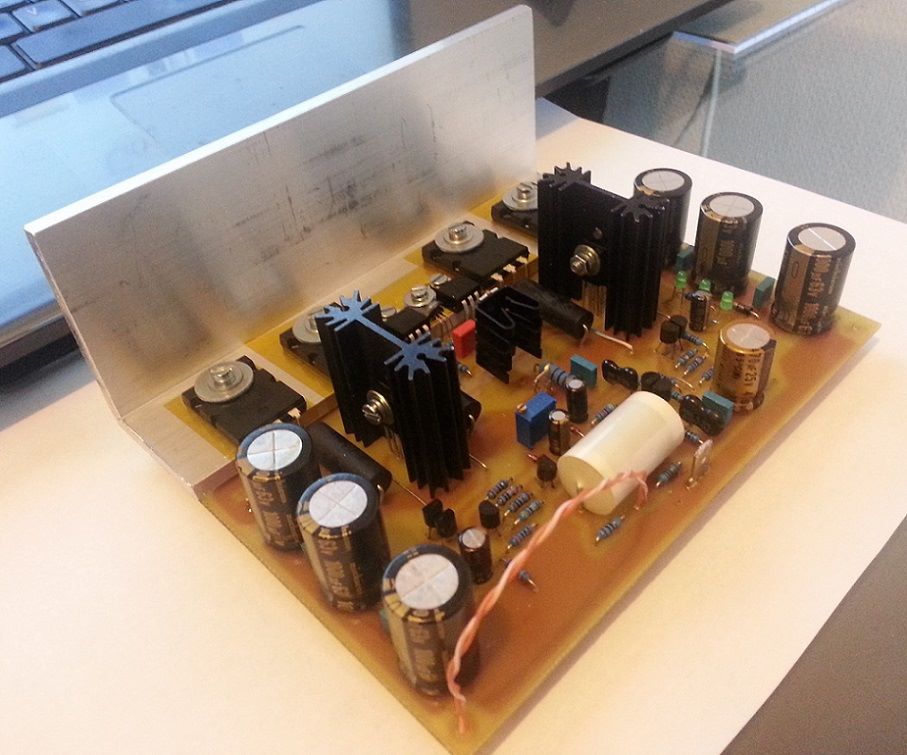

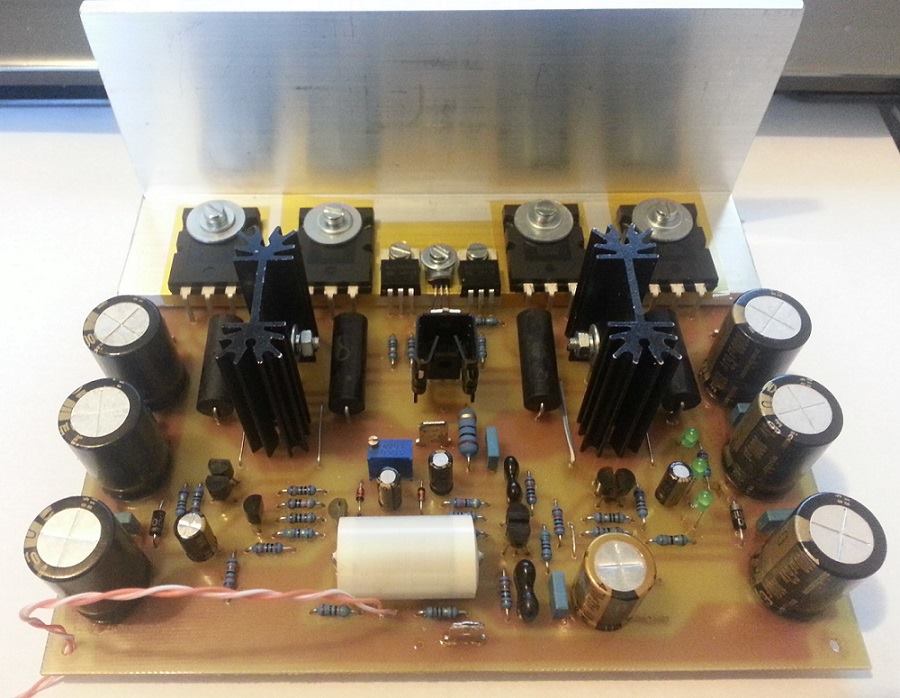

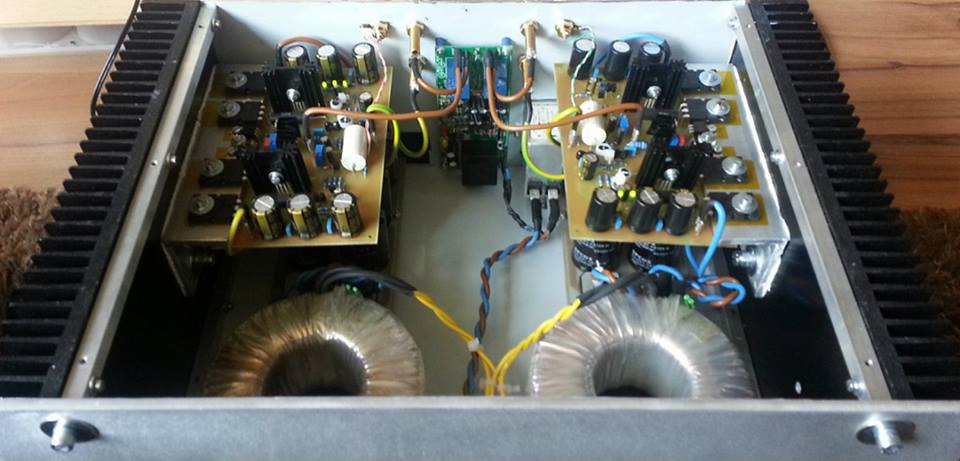

U fazi prototipa #
T-Reference je izlazni stepen nastao na bazi mog već proverenog dizajna izlaznog stepena TECHNO. Techno se kod mnogo ljudi pokazao kao stvarno veoma kvalitetan pojačavač ali je priličan broj njih izrazilo želje da se dodatno usavrši i modernizuje a i da mu se poveća izlazna snaga. Za neke od tih drugara ja sam povremeno pravio manje modifikacije na šemi, ali nikada to nije bilo baš sveobuhvatno i totalno radikalno. Ja inače nisam pristalica velikih modifikacija šeme koja je jednom urađena i proverena, već više volim da ako treba uradim sasvim nov dizajn. Tako je na kraju nastao T-Reference koji jeste u osnovi baziran na Techno-u, ali je do te mere izmenjen da je zaslužio da bude tretiran kao sasvim zaseban novi dizajn te je shodno tome dobio i novo ime a za koje je zaslužan jedan izvanredan mladi Hrvatski DIY entuzijast i konstruktor Vinko Spika iz Trogira - na forumima poznat kao “PINCO”.
Svi ovde dati rezultati su produkt simulacije jer se rezultati stvarnih praktičnih merenja napravljenog uređaja tek očekuju. Čim ti podaci budu dostupni zameniče dole navedene rezultate simulacija!
Specifikacije #
120W/8Ω
(pri 80% izlazne snage)
Prosečna izlazna snaga
4.5Hz-163kHz
(pri 80-90% snage, THD <0.01%)
Frekventni opseg snage
<0.0051%%
(pri 80% izlazne snage)
THD
<0.0035%
(pri 80% izlazne snage)
TIM
*********
(pri 80% izlazne snage)
Slew rate
*********
(pri 80% izlazne snage)
Damping faktor
- ŠEMA (GIF) T-REFERENCE
- RASPORED (GIF) T-REFERENCE
- PLOČICA (PDF) T-REFERENCE
Ako ste manje iskusni u gradnji audio uređaja, preporučujem da pogledate neka uputstva u TUTORIJALIMA.
