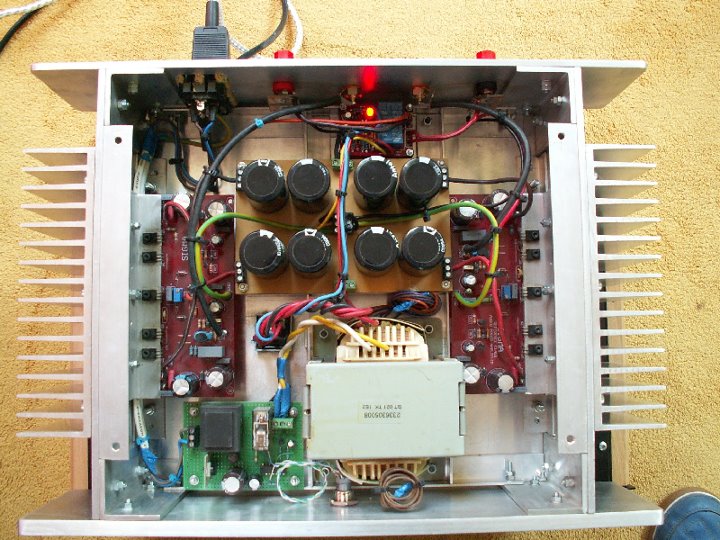

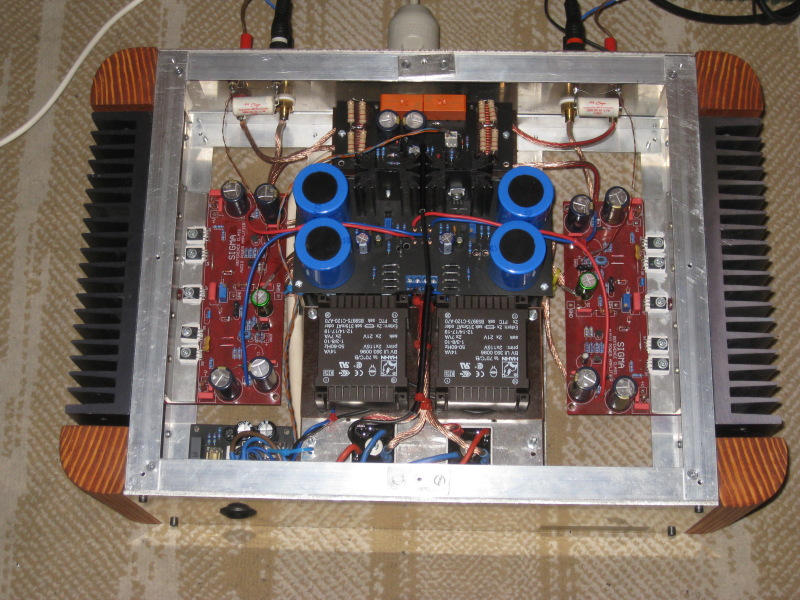

Pojačalo vrhunskog kvaliteta #
Sigma je jedno veoma kvalitetno pojačalo za visoke zahteve u kućnoj upotrebi. Uz stvarno dobre zvučne kutije imačete užitak za koji bi trebalo datii deset puta više novca za ekvivalentno fabričko pojačalo. Mada bi to po snazi nekom moglo da tako izgleda, ipak Sigma nije zamišljena da služi da “drma” na tehno žurkama već za stvarno fino uživanje u vrhunskoj muzici. To svakako ne znači da ono i neke druge “zadatke” neće moći da odradi, ali u osnovi nije za to namenjeno.

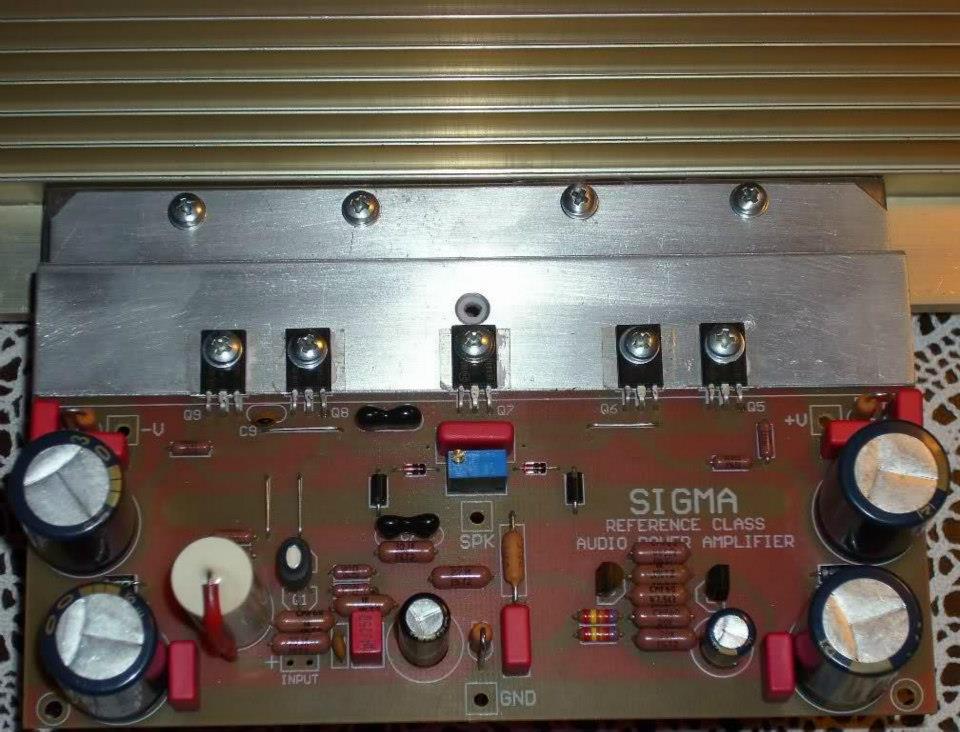

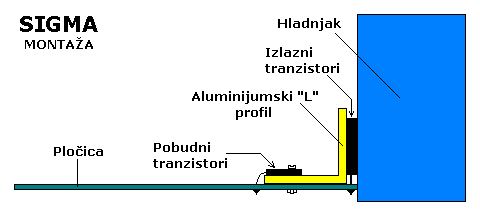

Sigma proizvodi dosta snage pa je potreban DOBAR hladnjak i “izdašan” ispravljac. Ako vam to finansije dozvoljavaju, najbolje bi bilo uraditi zasebne ispravljače za svaki kanal sa barem 2x10000uF glavnim elektrolitima po kanalu. Na sledećoj slici je jedan od mogučih načina montaže pobudnih i izlaznih tranzistora kako sam ja uradio na svojoj pločici, ali to svako može rešiti na svoj način.

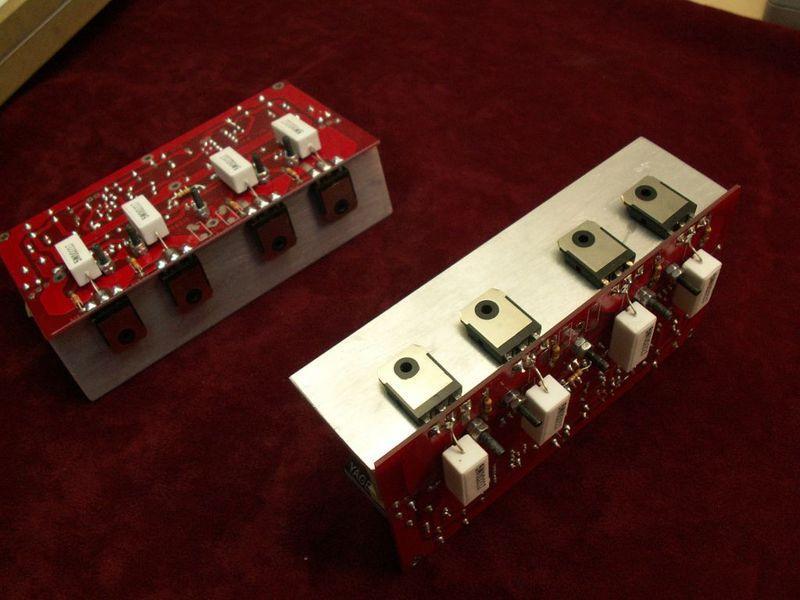

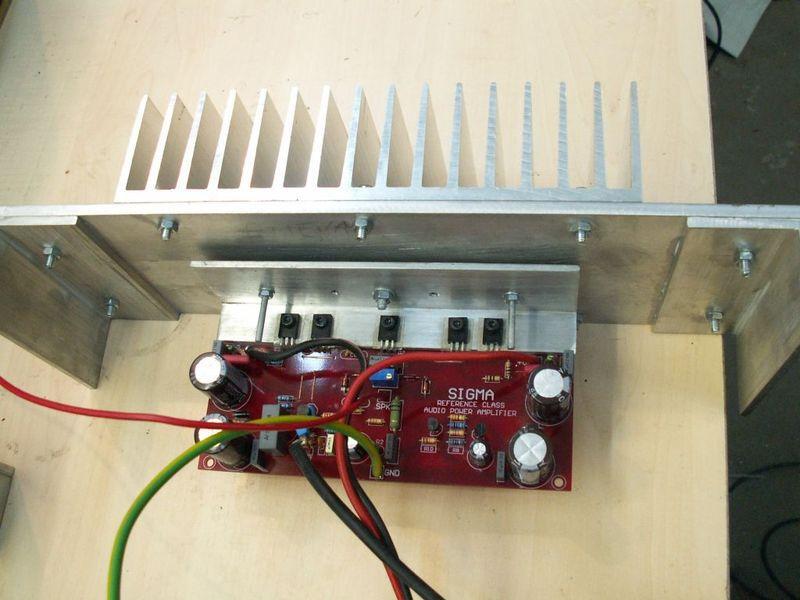

Podešavanje je veoma jednostavno i praktično se svodi na proveru simetrije tj. jednosmernog napona u odnosu na masu na zvučničkom izlazu, i na podešavanje mirne struje koju treba trimerom od 200 oma podesiti da bude oko 70 do 100mA po izlaznom paru tj. ukupno oko 140-200mA ne računajuci struju drajvera i ostalih predstepena. Za više detalja u vezi prvog uključenja i podešavanja izlaznih stepena (a to važi i za ovaj) pogledajte u TUTORIJALIMA.
Specifikacije #
130W RMS/8Ω, 185W RMS/4Ω
(pri 80% izlazne snage)
Prosečna izlazna snaga
10Hz - 105kHz
(za pad od -3dB, THD ispod 0.005%)
Frekventni opseg snage
<0.004%
(100W RMS/8Ω)
THD
>100dB
(u odnosu na 100W RMS)
Odnos signal/šum
115V/μS
(pri 80% izlazne snage)
Slew rate
>450
(na 100W RMS/8Ω)
Damping faktor
- ŠEMA (PDF) SIGMA
- RASPORED (GIF) SIGMA
- PLOČICA (PDF) SIGMA

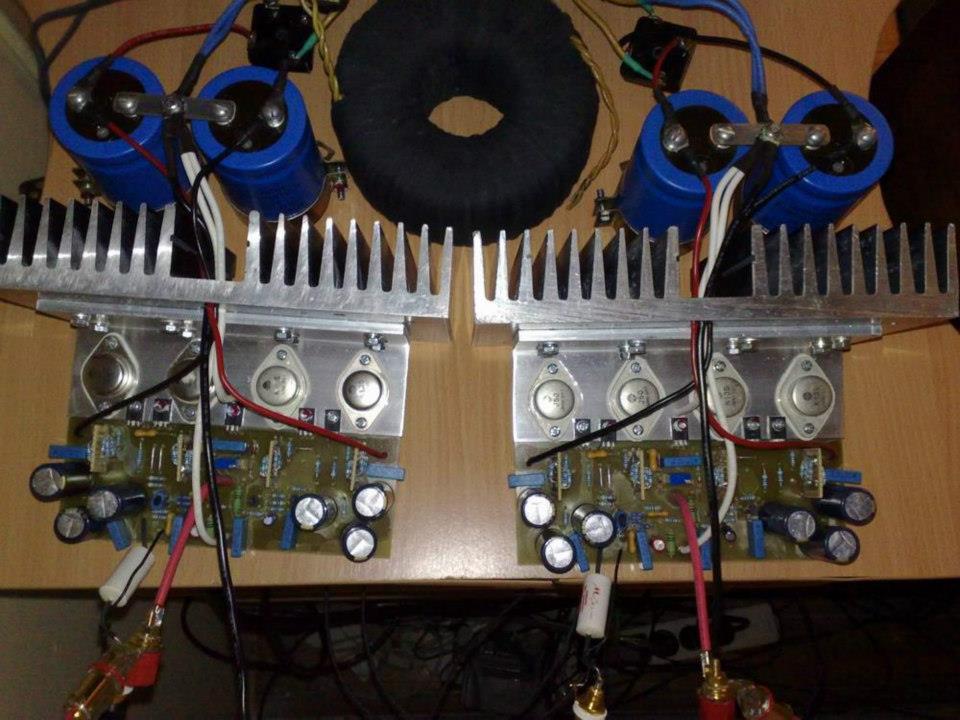

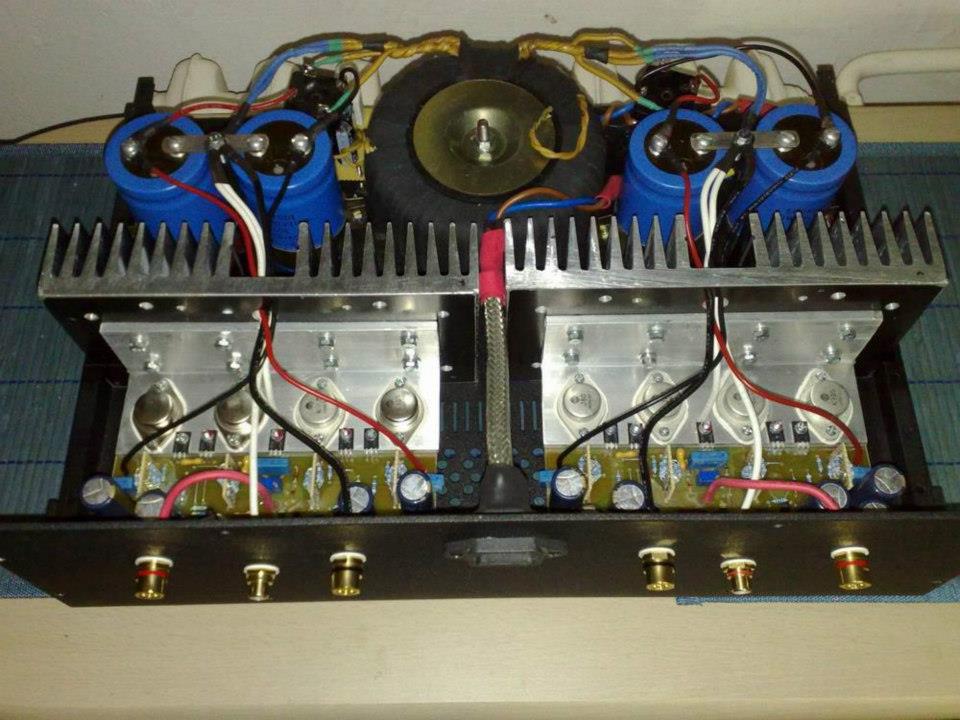

- ŠEMA (PDF) SIGMA TO3
- RASPORED (GIF) SIGMA TO3
Ako ste manje iskusni u gradnji audio uređaja, preporučujem da pogledate neka uputstva u TUTORIJALIMA.
