High end Power amplifier pojačalo (u fazi prototipa) #
Gamma-400 je moćan izlazni stepen sa Mosfetima i dualnim FB (strujnim i naponskim), zamišljen da daje punu snagu od 400W RMS-a na 8 oma, dakle za veća ozvučenja i diskoteke uz vrhunski zvuk. Vrlo je robusne izrade i ako je pažljivo urađen, biće veoma pouzdan i kvalitetan. Trenutno je u fazi prototipa i onaj ko ga sagradi dat će svoje utiske i bit će dodane izmene na ovome sajtu kao i izmene na šemi, jer se radi o dosta komplikovanom i zahtevnom kvalitetnom PA pojačalu.Ne savetujem manje vešte da se upuste u ovaj posebno zahtevan projekat. Evo i karakteristika:
Specifikacije #
350W RMS/8Ω
(pri 80% izlazne snage)
Prosečna izlazna snaga
2Hz - 300kHz
(pri 80-90% snage, za pad od -1dB)
Frekventni opseg snage
<0.06%
(20Hz-20KHz)
THD
>110dB
(20Hz-20KHz)
Odnos signal/šum
200V/μS
(pri 80% izlazne snage)
Slew rate
>200
(pri 80% izlazne snage)
Damping faktor
- ŠEMA (GIF) GAMMA-400
- RASPORED (GIF) GAMMA-400

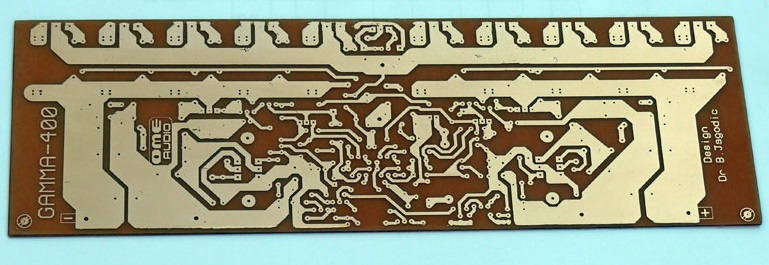

- PLOČICA (PDF) GAMMA-400
Ako ste manje iskusni u gradnji audio uređaja, preporučujem da pogledate neka uputstva u TUTORIJALIMA.
