High-Class audio pojačalo (u fazi prototipa) #
Ovo je jedno visoko kvalitetno pojačalo dizajnirano za vrhunski audiofilni zvuk za najzahtevnije audiofile. Projekt je vrlo zahtevan pa nije za manje iskusne graditelje.
Specifikacije #
140 - 150W RMS/8Ω
(pri 80% izlazne snage)
Prosečna izlazna snaga
8Hz - 200kHz
(pri 85% snage)
Frekventni opseg snage
<0.002%
(20Hz-20KHz/80%snage)
THD
<0.004%
(20Hz-20KHz/80%snage)
TIM
200V/μS
(pri 80% izlazne snage)
Slew rate
>750
(pri 80% izlazne snage)
Damping faktor
- ŠEMA (GIF) BYTHOS
- RASPORED (GIF) BYTHOS

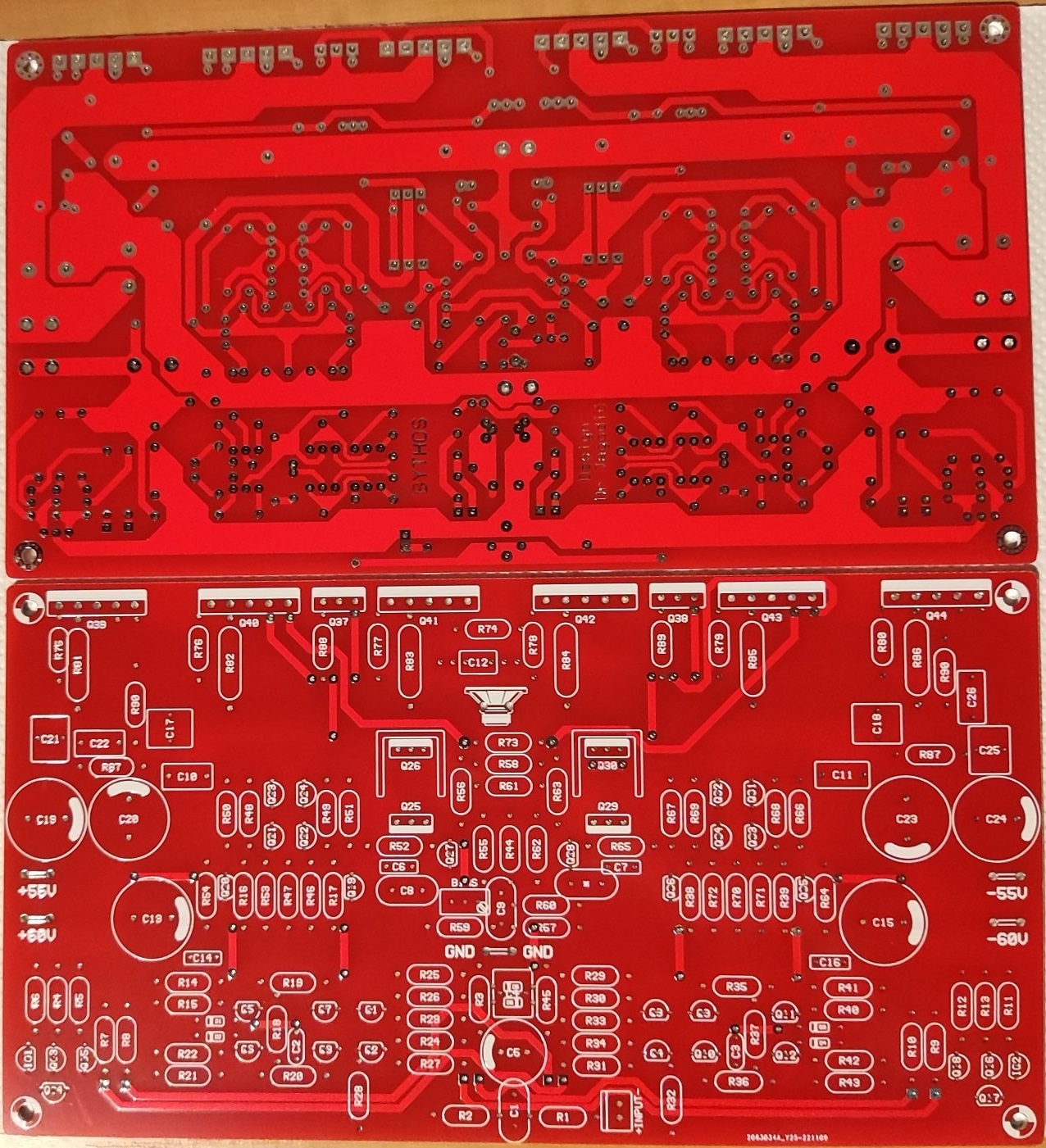

- PLOČICA (PDF) BYTHOS
Ako ste manje iskusni u gradnji audio uređaja, preporučujem da pogledate neka uputstva u TUTORIJALIMA.
