ThermalTrack pojačalo visoke dinamike #
Dizajniran je da proizvede oko 130-150W mada je realnije ocekivati oko 120-130W na 8 oma jer su u izlazu samo dva para. I ta snaga vazi samo na omskom opterecenju… na realnim zvucnicima koji uvek imaju vecu ili manju reaktivnu komponentu treba biti jos skromniji u ocekivanjima. Svakako, dodatkom recimo bar jos jednog (bolje dva) para po kanalu bi se pouzdano guralo zdravih 150W po kanalu. Ocekujem realni frekventni spektar od barem 150-200kHz pri 75-80% snage a jos veci pri malim snagama do 5W kakve se najcesce slusaju.

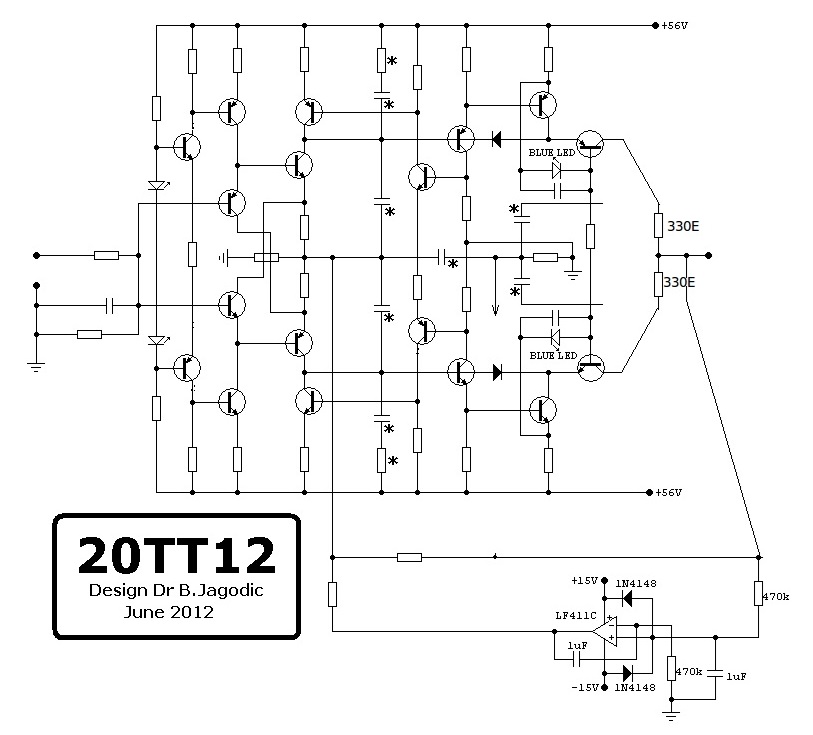

Postavljaj komponente iduci od ulaza i zaustavi se kad stignes do VAS kaskode tj. postavi sve kao na ovoj slici samo dodaj ona dva otpornika od 330 oma. Trebalo bi da u ovakvom spoju takodje dobijes tacnu simetriju (0V DC) na tom privremenom izlazu i da na svakom od 330 oma imas pad napona oko 2V ili malo vise.
Specifikacije #
120-130W RMS/8Ω
(pri 80% izlazne snage)
Prosečna izlazna snaga
8Hz - 200kHz
(pri 80-90% snage)
Frekventni opseg snage
<0.008%
(20Hz-20KHz/80%snage)
THD
<0.006%
(pri 80% izlazne snage)
TIM
140V/μS
(pri 80% izlazne snage)
Slew rate
>750
(pri 80% izlazne snage)
Damping faktor
- ŠEMA (GIF) 20TT12 (enaB)
- RASPORED (PDF) 20TT12 (enaB)

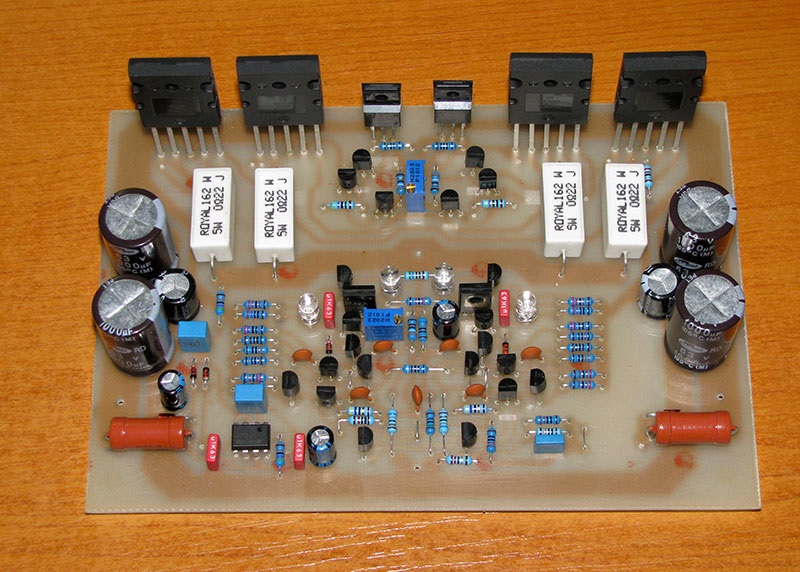

- PLOČICA (PDF) 20TT12 (enaB)
Ako ste manje iskusni u gradnji audio uređaja, preporučujem da pogledate neka uputstva u TUTORIJALIMA.
